电磁脉冲阀（亦称隔膜阀）是脉冲袋式除尘器清灰喷吹系统的压缩空气“开关”。受脉冲喷吹控制仪输出信号的控制，对滤袋逐个（室）喷吹清灰，使除尘器的阻力保持在设定的范围之内，以保证除尘器的处理能力和收尘效率。

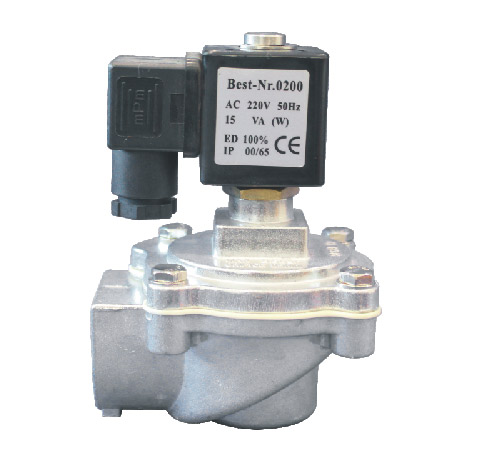

DMF-Z型电磁脉冲阀为直角式阀，其进出口之间夹角为90o，适合于气包与除尘器喷吹管的安装连接。气流畅通，能提供符合要求的清灰气脉冲，经久耐用，喷出效果更好。
工作原理
电磁脉冲阀是按照电信号控制阀体卸荷孔的开启和关闭，阀体卸荷时，阀后腔内压力气体排放，阀前腔内压力气体被膜片上阴压孔节流，膜片被抬起，脉冲阀进行喷吹。阀体停止卸荷时，压力气体通过阻尼孔迅速充满阀的后腔，由于膜片两 面在阀体上受力面积之差，阀的后腔内，气体作用力大，膜片能可靠的关闭阀的喷吹口，脉冲阀停止喷吹。
电信号是以毫秒计时，脉冲阀开启的一瞬间，产生强大的冲击气流，从而实现瞬间喷吹。
型号规格
|
型号
|
公称通径
|
膜片数
|
进气口尺寸
|
出气口尺寸
|
重量
|
|
公制
|
英制
|
|
DMF-Z-20
|
Ф20
|
3/4”
|
1
|
G3/4”
|
G3/4”
|
0.62 kg
|
|
DMF-Z-25
|
Ф25
|
1”
|
1
|
G 1”
|
G 1”
|
0.8 kg
|
|
DMF-Z-40
|
Ф40
|
1 1/2”
|
2
|
G 1 1/2”
|
G 1 1/2”
|
1.4 kg
|
|
DMF-Z-50
|
Ф50
|
2”
|
2
|
G 2”
|
G 2”
|
2.7 kg
|
|
DMF-Z-62
|
Ф62
|
2 1/2”
|
2
|
G 2 1/2”
|
G 2 1/2”
|
3.5 kg
|
|
DMF-Z-76
|
Ф76
|
3”
|
2
|
G 3”
|
G 3”
|
4.3kg
|
技术指标
|
工作压力
|
0.4Mpa-0.6Mpa
|
|
工作介质
|
清洁空气
|
|
电压
|
DC24V DC110V AC220V
|
|
电流
|
0.8A 0.46A 0.23A
|
|
使用环境
|
-25℃-85℃ 空气的相对湿度不超过85%
|
|
膜片寿命
|
安装规范,正确使用,合理维护的条件下喷吹100万次或三年
|
|
