产品描述

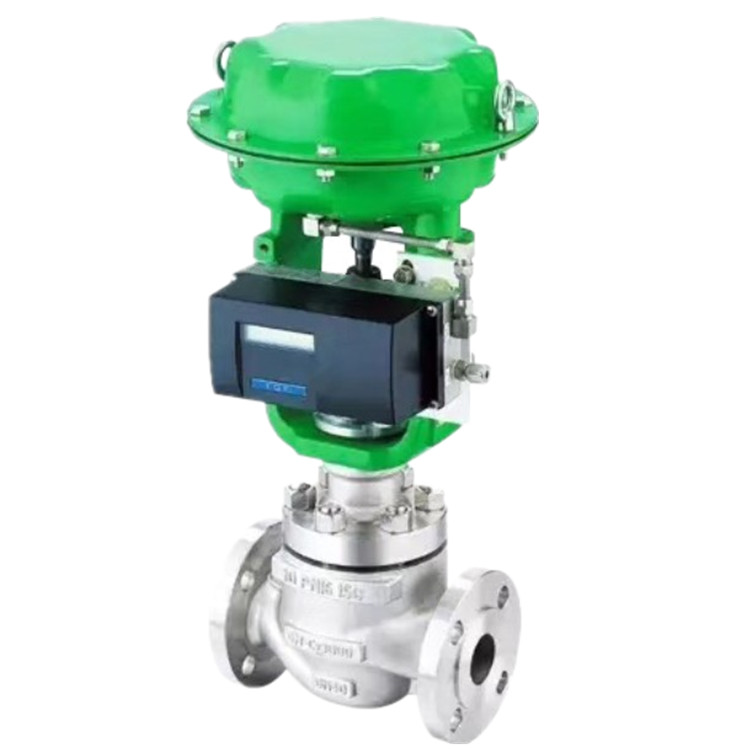

ZJHP、ZJHM精小型气动薄膜调节阀 广泛应用于精确控制气体、液体等介特别适用于允许泄漏小且阀前后压差不大的工作场合。
阀体、阀盖：HT200、ZG230—450、ZG1Cr18Ni9Ti
阀芯、阀座：1Cr18Ni9Ti、司钛莱合金堆焊
软密封阀芯：增强聚四氟乙烯
填料：聚四氟乙烯、柔性石墨、不锈钢波纹管
垫片：橡胶石棉板、1Cr18Ni9Ti、石棉缠绕垫片
膜盖：A3
波 纹 膜片：****橡胶夹增强涤纶织物
弹簧：60Si2Mn
阀杆、推杆：2Cr13、1Cr18Ni9Ti
衬套：2Cr13
|
公称通径DN（mm）
（阀芯直径dn）
|
20
|
|
25
|
32
|
40
|
50
|
65
|
80
|
100
|
125
|
150
|
200
|
250
|
300
|
|
(10)
|
(12)
|
(15)
|
(20)
|
|
|
额定流量系数Kv
|
直线
|
1.8
|
2.8
|
4.4
|
6.9
|
|
11
|
17.6
|
27.5
|
44
|
69
|
110
|
176
|
275
|
440
|
690
|
1100
|
1760
|
|
等百分比
|
1.6
|
2.5
|
4.0
|
6.3
|
|
10
|
16
|
25
|
40
|
63
|
100
|
160
|
250
|
400
|
630
|
1000
|
1600
|
|
额定行程（mm）
|
10
|
|
16
|
25
|
40
|
60
|
100
|
|
膜片有效面积Ae（cm）
|
280
|
400
|
600
|
1000
|
1600
|
|
信号范围Pr（KPa）
|
20～100、40～200
|
|
气源压力Ps（KPa）
|
0.14～0.4
|
|
固有流量特性
|
直线、等百分比
|
|
固有可调比R
|
50：1
|
|
允许泄漏量
|
硬阀座：Ⅳ级、软阀座：Ⅵ级
|
|
公称压力PN（MPa）
|
1.6、4.0、6.4
|
|
工作温度t
（℃）
|
常温型
|
-20～200、-40～250、-60～250
|
|
散热型
|
-40～450、-60～450
|
|
高温型
|
450～560
|
|
低温型
|
-60～-100、-100～-200、-200～-250
|
|
