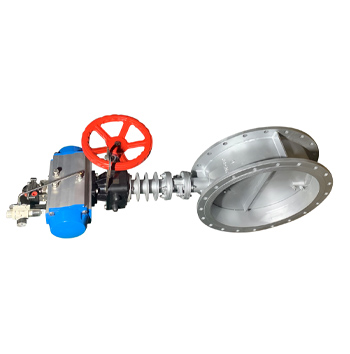

一、 产品概述以及用途
1.1本系列蝶阀在吸收国内外技术的基础上,根据用户的实际工况而设计的新一代烟气、废气、尾气蝶阀;设计标准参照GB/T12238-2008、JBT8692-1998标准、连接方式为法兰连接参照RTO行业风管法兰执行，或按照客户订制法兰标准。
1.2本系列蝶阀广泛用于RTO行业、电厂、冶金等行业。其特点设计独特型、轻便、扭矩轻、耐高温、切断速度快、质量可靠。安装不受任何限制，也可实现就地控制以及远程PLC控制要求，是现代流体切断、调节控制最理想阀门控制信号(4-20MA~0-10V)等多种方式，产品深受广大用户信赖。
二、 主要性能规范：
2.1公称直接：DN(mm) 50~4000
2.2公称压力：PN(MPA) 0.01~0.6
2.3 强度试验压力:PS(MPA) PNx1.5倍
2.4 适用温度：t(℃) ≤1150℃
2.5 适用介质：废气、空烟气粉尘等
2.6 介质流向：任意方式均可
2.7 泄漏率：零泄漏、0.5%-1%等级;1%-2%等级;
三、 特点：
3.1采用独特的结构设计，用钢板焊接加工而成，是一种机构简单、重量轻、外形美观、流畅阻力系数小，流通能力大。
3.2可采用后座式结构，阀杆与阀体之间不会因温度影响使阀轴抱死现象。
3.3 独特的防尘结构设计、采用隔断式将介质隔断自阀腔里面流动，介质不会进入阀杆里面导致阀门扭矩增大或者抱死现象。
3.4 高温烟道阀配备高支架散热功能，减少阀杆导热上去传导到执行器上，有效降低温度适执行器在合理温度下正常工作。
|
DN
|
L
|
L短系列
|
D
|
D1
|
b
|
Z-D
|
|
100
|
127
|
120
|
205
|
170
|
12
|
4-18
|
|
125
|
140
|
235
|
200
|
12
|
8-18
|
|
150
|
140
|
260
|
225
|
14
|
8-18
|
|
175
|
140
|
290
|
255
|
14
|
8-18
|
|
200
|
152
|
140
|
315
|
280
|
16
|
8-18
|
|
225
|
152
|
340
|
305
|
18
|
8-18
|
|
250
|
165
|
370
|
335
|
20
|
12-18
|
|
300
|
178
|
170
|
435
|
395
|
12-23
|
|
350
|
190
|
485
|
445
|
12-23
|
|
400
|
216
|
190
|
535
|
495
|
16-23
|
|
450
|
222
|
590
|
550
|
22
|
16-23
|
|
500
|
229
|
640
|
600
|
20-23
|
|
550
|
229
|
690
|
650
|
20-23
|
|
600
|
267
|
210
|
705
|
705
|
20-25
|
|
700
|
292
|
860
|
810
|
24
|
24-25
|
|
800
|
318
|
975
|
920
|
24-30
|
|
900
|
330
|
250
|
1075
|
1020
|
24-30
|
|
1000
|
410
|
1175
|
1120
|
32
|
28-30
|
|
1100
|
410
|
1275
|
1220
|
28-30
|
|
1200
|
470
|
1375
|
1320
|
32-30
|
|
1300
|
470
|
1475
|
1420
|
32-30
|
|
1400
|
530
|
300
|
1575
|
1520
|
36-30
|
|
1500
|
530
|
1690
|
1630
|
36-30
|
|
1600
|
600
|
1785
|
1730
|
40-30
|
|
1700
|
600
|
1890
|
1830
|
40-30
|
|
1800
|
670
|
1985
|
1930
|
44-30
|
|
1900
|
670
|
2090
|
2030
|
44-30
|
|
2000
|
760
|
2185
|
2130
|
48-30
|
|
2100
|
850
|
2285
|
2240
|
38
|
48-30
|
|
2200
|
350
|
2405
|
2340
|
52-33
|
|
2300
|
2505
|
2440
|
52-33
|
|
2400
|
2605
|
2540
|
56-33
|
|
2500
|
2705
|
2640
|
56-33
|
|
2600
|
2805
|
2740
|
60-36
|
|
2700
|
2905
|
2840
|
60-36
|
|
2800
|
400
|
3030
|
2960
|
64-39
|
|
2900
|
3130
|
3060
|
64-39
|
|
3000
|
3230
|
3160
|
64-39
|
|
